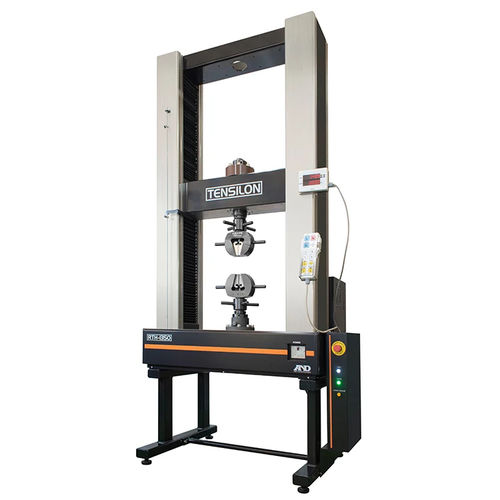

压缩试验机 RTH series

用于张紧和压缩拉伸试验电脑控制

Overview
TENSILON RTH是A&D推出的万能材料试验机。作为世界级Class 0.5试验机系列，RTH具有高刚性机架及改进的测量精度。该系列提高了操作性，扩大了速度范围，具备高速采样与低噪音特性，适用于工业试验环境。

Key features

• 精度：Class 0.5 试验机
• 扩大后的横梁速度范围：0.0001–1500 mm/min（视型号而定）
• 高速采样：0.2 ms，可捕捉瞬时载荷变化
• 低噪音设计（典型值随型号不同）
• 数字伺服电机驱动，实现精确运动控制

Operator interface
彩色触控面板提供清晰参数显示，简化试验设置与操作。

TACT (TENSILON Advanced Controller for Testing)
TACT为针对TENSILON优化的数据处理系统。支持行业领先的0.2 ms采样，具备数据分析、计算、存储功能，提升试验机的可操作性。

Screen images / Runtime / Mode
界面显示试验条件、模式选择及运行画面，提供图形和数值结果，便于分析与报告。

Display & Commander
可拆卸数字显示用于显示载荷与位移，通过磁吸固定，可灵活定位。紧凑型控制器可置于显示器附近，配有人体工程学按键和拨盘，用于精确手动控制横梁移动。

Applications
A&D提供多种适配夹具与装置以满足高级测试需求，包括：

• 强度测量夹具：螺旋夹具、气动夹具、楔形夹具、压缩笼、压缩试验夹具、压缩型弯曲试验夹具
• 伸长率测量装置：SG系列应变计装置，用于测量标记间距离
• 温度/环境试验装置：恒温恒湿箱、高温装置、超低温装置、气氛高湿设备、真空高湿设备、浸入式试验装置

Technical specifications

• 型号系列：RTH series
• 电机：数字伺服机构
• 最大容量（按型号）：RTH-2430：300 kN；RTH-2410：100 kN；RTH-1350：50 kN；RTH-1310：10 kN；RTH-1225：2.5 kN
• 有效试验宽度：590 mm（大型型号），420 mm（小型型号）
• 横梁速度范围：0.0001–500 mm/min（RTH-2430），其他型号可达1000 mm/min，RTH-1225可达1500 mm/min
• 横梁速度精度：±0.1%
• 横梁位置精度：额定值的±0.1%（额定值<10 mm时为±0.01 mm）
• 载荷测量精度：按型号在载荷传感器额定值的1/1–1/1000范围内为±1%或±0.5%
• 载荷校准：触点式一键校准，载荷传感器内置校准电路并具有额定值判别功能
• 采样速度：0.2 ms
• 噪声（典型）：≤70 dBA / ≤65 dBA / ≤60 dBA（视型号而定）
• 尺寸（示例）：RTH-2430：1144 x 1040 x 2560 mm；RTH-2410：1144 x 700 x 2275 mm；RTH-1350：987 x 610 x 1655 mm
• 重量（示例）：RTH-2430：1450 kg；RTH-2410：800 kg；RTH-1350：350 kg；较小型号约130 kg
• 功耗 / 电源（示例）：5.1 kW / 7.6 kVA / 40 A（最大）；3.1 kW / 6.0 kVA / 30 A；1.6 kW / 3.3 kVA / 20 A；475 W / 1.7 kVA / 15 A
• 环境条件：温度 5–40 °C，湿度 20–80% RH（禁止凝露）
• 显示：载荷与位移6位数显示；位移分辨率可达1/1000
