筒夹

... 有了这个专利的夹持系统，两个部件可以通过形状配合来定位，无需工具，然后通过摩擦连接夹持在一起。夹持范围和夹持力可以调节。 材料。 手柄，铸铝，EN AC-46200。 止推垫圈，玻璃纤维增强的PA 66 GF 35 X塑料。 不锈钢铰链销。 拉杆，垫圈，夹头，碟形弹簧，钢。版本：手柄精细结构粉末涂层，黑色或红色RAL 3003。 推力垫圈，黑色。 垫圈为蓝色钝化处理。 拉杆和夹头黑色氧化。注意：当夹头在孔中定位时，建议凸轮杆处于垂直位置。 夹持系统的功能是在公差为H7的孔中测试的。所有保持力的数值都是指导值，不含安全系数。 对于各自的应用，必须由用户检查其适用性。优点：两个部件无需工具就可以连接在一起。部件在夹紧状态下完全居中。紧凑的设计意味着带凸轮杆的心轴夹头甚至可以在盲孔中使用。对孔没有具体的尺寸要求。此外，表面和设计不需要有任何特定的属性。功能原理：夹持系统在开放状态下...入孔中。在锁定过程开始时，心轴夹头会膨胀并夹住自己的下部部件。集成的碟形弹簧组件产生一个正的向下的力，在锁紧过程结束时，也将两个部件相互夹紧。图纸参考。 1) ...

... 材料：卡盘高碳钢，镀镍。 夹头高强度铝，蓝色阳极氧化处理。注：气动夹头系统包括一个卡盘和一个可加工的夹头。 卡盘可以根据安装尺寸拧在夹具上。 夹持程序。 通过向 "开放 "端口施加压缩空气来打开夹头。 通过向 "关闭 "端口施加压缩空气来关闭夹头（用于夹持）。 气动连接可以从下面或从侧面拧上。如果从下面连接空气，必须关闭侧面的接口。 加工用于外部夹持的夹头。 要夹持的工件的负面形状被加工到夹头中。自由形状和不对称的轮廓是可能的。 通过简单地交换夹头，可以快速而安全地夹住不同的工件。 夹头可以被铣削到H2高度。这使得多个工件的轮廓可以在一个夹头中加工。 工件的重复精度。+/-0.03 更换夹头后的重复精度 ...

... 就精度、稳定性和灵活性而言，硫化分段式夹紧衬套是无可匹敌的。它们由铬/镍、表面硬化钢制成的分段组成，非常坚硬，极度耐磨，而且硬度高[60 HRC]。此外，它们不需要 "弯曲 "来夹紧工件。此外，所有的功能表面都在一个夹持装置中被完全磨削。其结果是：最大的跳动精度，最大的夹持力，以及长的使用寿命。 ...

... 带有内六角的分段式夹紧套SE位于夹紧金字塔上，在每一个夹紧位置都绝对成型，从而实现了最大的加工性能，振动最小，从而减少了刀具磨损。分段式夹紧套在心轴上的全表面接触，确保了对污染的敏感性明显优于以前的分段式夹紧套/心轴系统。因此，这些分段式夹紧套甚至更适用于原材料、铸造和锻造零件以及细小颗粒的有色金属，如黄铜。而且它们在跳动≤0.01毫米和高级版本≤0.007毫米的情况下提供这种适用性。 ...

... 液压夹头 包括本体 打开时的操作压力：最小。40 bar - 最大。60巴。 设计。 打开夹头需要40-60巴的液压。在减压状态下，夹头附件被集成的弹簧包牢牢地拉紧。 主体是由抛光钢制成的。夹头附件作为标准件提供，直径为99毫米，由阳极氧化的高强度铝制成。液压夹紧装置有防污和防冷却水保护。 圆周夹持边缘用于固定在机床台面上。 AMF K20零点系统的支架，以及用于在AMF零点夹持模块上定位的带分度的凹槽，都应用在底面。 对于自动化操作，底部有一个液压连接，在交付状态下是密封的。 侧面的液压连接适合于安装带有连接螺纹G1/4的快速释放接头。 用于在机床上夹持复杂的工件轮廓进行5面加工。工件的对板被铣入夹头附件，最小夹持深度为2毫米。由于夹紧力沿径向均匀地施加在工件上，因此对板被夹紧时没有翘曲。 由于夹头附件的简单更换，各种工件可以快速、安全地夹住，进行5面加工。 夹头附件可以被铣掉，最高高度为H1，从而可以引入新的工件轮廓。 ...

... 包括车身 设计： 主体由抛光钢制成。 套筒附件作为标准提供，直径为 99 毫米，由阳极氧化的高强度铝制成。 在主体的机制受到保护，防止污垢和冷却水。 圆周夹紧边缘，用于固定到机床工作台。 在底部提供 AMF K20 零点系统的支架以及用于定位带转位的 AMF 零点夹紧模块上的凹槽。 应用： 用于夹紧复杂工件轮廓，用于机床五面加工。 工件的对应板被碾磨成夹紧件，最小夹紧深度为 2 mm。 由于夹紧力均匀地以径向向向施加到部件，因此对应板可以无翘曲地夹紧。 ...

... 钢管附件直径 149 材质：高强度铝合金 适用于钢管6375M / 6375H 设计： 直径为 149 毫米的钢管附件适合订购编号 533281 和订购编号 545582 的钢管元件。 夹头附件由阳极氧化的高强度铝制成。 应用： 仅用一个中央螺钉将套筒附件固定在主元件上，因此可以快速更换。 工件轮廓以最小夹紧深度为 2 mm 的夹紧夹紧件铣削到夹紧件中。 由于夹紧力均匀地以径向向向施加到部件，因此对应板可以无翘曲地夹紧。 套筒附件可以铣削到 H1 的高度，从而引入新的工件轮廓。 ...

... 夹头 类型:ER-GB (DIN) 夹头ER-GB带方形座，用于夹头座和刀片。 产品特点和优点。 适用于夹头KSN/Synchro、Softsynchro®、Speedsynchro®、Switch-Master®和快速更换适配器EM-Z和EM-L/ER/IKZ。 使用内部冷却液供应(ICS)时，最高压力可达100巴。 ...

... 夹头 型号：ET1 (DIN)ET1 (DIN) 夹头PCM ET1，带方形座和长度补偿，用于刚性夹头座，如KSN/Synchro。 产品特点和优点。 通过刚性夹头夹持器，可以实现张力方向的长度补偿。 ...

... 夹头 类型:PGR GB (DIN 夹持系统PGR/powRgrip®的夹头。 产品特点和优点。 带方形驱动和长度调节。 使用内部冷却液供应（ICS）时，可使用到100bar。 ...

... 考虑周全，易于操作，坚固耐用，久经考验。 ...

... 精度为5μm 如果刀具的夹持长度小于夹头内孔长度的2/3，将对夹头造成永久性损坏。 夹持长度等于夹头内孔的长度，可获得最佳的夹持精度和夹持力。 刀具柄部的直径不能大于夹头的最大夹紧直径。 为了保证夹头的精度，建议使用固定直径的刀柄进行夹持。 夹持范围： ER11为0.5mm ER16及以上。 1.0mm ...

... 为了保证良好的密封功能，建议用固定直径的刀柄来夹紧。 刀柄的夹紧长度必须大于或等于夹头内孔的长度，以实现密封功能。 刀柄的直径不能大于夹头的最大夹紧直径。 ...

... 请确保丝锥柄的直径与夹头内孔的方形尺寸相同。 切削工具的直径不能大于夹头的最大直径。 在加工前，必须将丝锥的方形柄放入夹头的方形孔中。 ...

... 16度夹头，符合DIN6499/ISO15488标准。 我们所有的AR夹头都通过了严格的检验。 高质量的AR夹头具有出色的精度，实现了高加工精度。 同时，巨大的跳动系统减少了对刀具的压力，也有助于降低运行成本。 有助于降低运行成本。(也可提供英制尺寸) AR(ER) 8:D=0.3-5 mm AR(ER) 11:D=0.5-7 mm AR(ER) 16:D=0.5-10 mm AR(ER) 20:D=0.5-13 mm AR(ER) 25:D=0.5-16 mm AR(ER) ...

... AR冷却剂夹头是液体密封夹头，采用特殊的分切方式。能够完全 能对高压冷却液进行完全密封，其把握范围为0.1至0.5。 对应于20MPa(200bar)的高压冷却剂。 AR(ER) 11OH:D=1.9-7 mm AR(ER) 16OH:D=1.9-10 mm AR(ER) 20OH:D=2.9-13 mm AR(ER) 25OH:D=2.9-16 mm AR(ER) 32OH:D=2.9-20.0 mm AR(ER) 40OH:D=9.5-26 mm AR(ER) ...

... 夹头后部加工了一个方孔。 刀具会因方形而卡住。 * 请检查您的丝锥尺寸（K）和柄部（D），以找到合适的夹头。 请检查您的丝锥尺寸（K）和柄部（D），以找到合适的夹头。 ...

1.HSK系列爪軸、爪片使用特殊合金鋼材質製成。 2.爪軸、爪片表面經耐磨耗、防腐蝕之特殊處理，經循環壽命測試機測試可承受100萬次作動(HSK63A為例)。 3.同步採用德國OTT之說明規範。

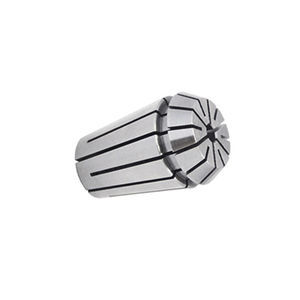

ER 弹性筒夹 它适用于各种的加工，包含钻孔、铣床、攻牙和研磨。 产品型号 BE8000101A 规格:ER8(1.0-0.5) BE8000102A 规格:ER8(1.5-1.0) BE8000103A 规格:ER8(2.0-1.5) BE8000104A 规格:ER8(2.5-2.0) BE8000105A 规格:ER8(3.0-2.5) BE8000106A 规格:ER8(3.5-3.0) BE8000107A 规格:ER8(4.0-3.5) BE8000108A 规格:ER8(4.5-4.0) BE8000109A 规格:ER8(5.0-4.5) BE8000301A 规格:ER11(1.0-0.5) BE8000302A 规格:ER11(1.5-1.0) BE8000303A 规格:ER11(2.0-1.5) BE8000304A 规格:ER11(2.5-2.0) BE8000305A 规格:ER11(3.0-2.5) BE8000306A 规格:ER11(3.5-3.0) BE8000307A 规格:ER11(3.5-3.0) BE8000308A 规格:ER11(4.5-4.0) BE8000309A 规格:ER11(5.0-4.5)

... 根据DIN 6499-B标准 - 适用于ER型拉入式夹头 - 不需要中间尺寸 - 刀具沿整个夹持长度被夹住，也可以夹在导向倒角上 - 同心度和重复精度：5微米 夹持直径桥接。标称尺寸减去1.0毫米 进一步的技术信息。- D: 41mm - d: 4mm - L: 46mm - 夹具直径桥接。标称尺寸减去1.0毫米 ...

... 这种金属工具专门用于拧紧电缆扎带并剪掉多余的尾巴。能够调整预紧力，紧固力矩范围为3.5至12公斤。 ...

... 高精度。16个槽用于刚性夹持和额外的同心度。 夹持范围广。减少更换，每套成本低，涵盖连续的尺寸范围。 多功能性。可与ER和ESX型夹头互换。 刀具扩展的理想选择。高精度，适用于长距离应用。 多种应用。同一夹头可用于钻孔、铣削、攻丝和铰孔。 精密制造。高档弹簧钢经过淬火和精密研磨，100%质量检测。 寿命长。超过了其他夹头的样式。 工厂保证。有充分的支持。 如图所示，将夹头以一定的角度插入螺母，使夹头的凹槽中出现拔出舌。 将螺母拧到夹头座上，使夹头牢牢固定在螺母上。 插入要夹持的工具并锁定螺母。 重要的是：除非夹头正确地安装在螺母中，否则不要将螺母拧到夹头上。 将螺母保持在垂直位置，以一定角度取出螺母。拧下螺母时，夹头会被螺母的偏心环自动从卡盘中抽出。 ...

... 我们有以下TG夹头、TG攻丝夹头和TG夹头套装。TG 75, TG 100, TG 150.还可以找到TG夹头（CAT 40、CAT 45、CAT 50、BT 40、BT 50）和TG螺母和扳手。 每个夹头的塌陷：1/64英寸。 每套容量。3/32 - 3/4 in. 精度符合DIN 6341标准（0.0005英寸T.I.R.）。 最大拧紧扭矩：80英尺/磅。 封闭式夹头是精确尺寸的夹头，没有塌陷范围，适用于穿透冷却液的应用，耐压测试为1000 p.s.i。 方形驱动的刚性攻丝夹头 用于使用任何RDG/TG弹簧夹头的同步攻丝操作。夹头孔是精确的工具直径，具有方形驱动，以确保准确性和刚性。 每个夹头的塌陷：1/64英寸。 每套容量。3/32 ...

... 我们有以下DA夹头和DA夹头套装。DA 100，DA 180，DA 200，DA 300。还可以找到DA夹头（CAT 40, CAT 50, BT 40, BT 50），DA夹头螺母和DA鼻锥。 每个夹头的塌陷：1/64英寸。 最大紧固扭矩：20英尺/磅。 A = 0.38 in. B = 1.08 in. ...
