固定吸气设备 FSx0BP series

虹吸过滤器

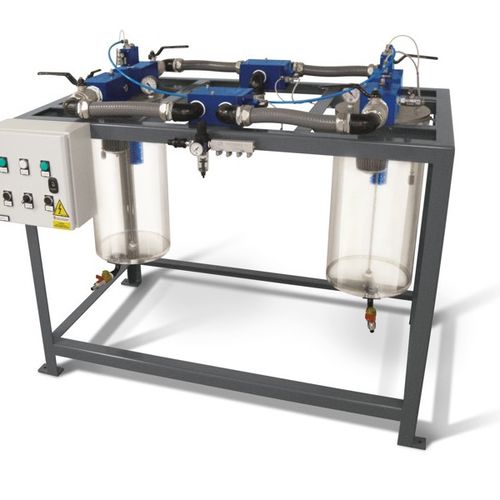

带自动旁路的虹吸式过滤系统，FS 50 BP和FS 60 BP 该系统由两个虹吸过滤器组成，开始工作时，由1号过滤器启动而2号过滤器不工作，当吸入的液体到达液位开关的浮子时，FS 50 BP型号通过1”1/2三通真空截断电磁阀，FS 60 BP型号通过2”三通真空截断电磁阀，自动切换两个过滤器，使过滤器2进行抽吸。 通过安装在过滤器1盖子上的½”三通电磁阀将大气引入过滤器1,从而可以通过过滤器底部带水龙头的止回阀自动排出积聚的液体。在预设时间后排出液体（此操作可以计时）后，电磁阀将返回其初始位置，通过连接到主真空管的小软管重新在过滤器内部产生真空。 这种方案的优点是，当两个过滤器之间发生吸气交换时，设备的真空度不会降低；当液体到达过滤器2液位开关的浮子时就会发生此切换，同时重复上述操作。 该过滤系统包括： - 2个有机玻璃虹吸式过滤器，配备铝盖和全部配件，每个过滤器具有38升容量。 - 2个先导式三通气体真空电磁阀，一个是1”1/2，对于FS 50 BP型号为07 06 13； 一个是2”GAS，对于FS 60 BP型号为07 08 13。 - 2个½” GAS先导式三通气体电磁阀，型号07 03 13。 - 4个用于截断真空的两通手动阀，1” 1/2 GAS，对于FS 50 BP型号为13 07 10，以及2”GAS，对于FS 60 BP型号为13 08 10。 - 2个用于引入大气的 ½”GAS两通手动阀，型号13 03 10。 - 1个安装在专门的水密金属盒中的电气开关，电压为230V/50 Hz单相电。 - 1个喷漆钢支架，用于组装上述所有组件。 所有在抽吸液中存在大量液体时且不能停机的情况下，建议使用带自动旁路的虹吸过滤系统，从而可排放出传统虹吸过滤器不能排放的吸入液体。 技术特性 工作压力：0.5 ～ 2000 mbar abs 流体温度：-5 ～ +50°C 过滤精度：60 μ
