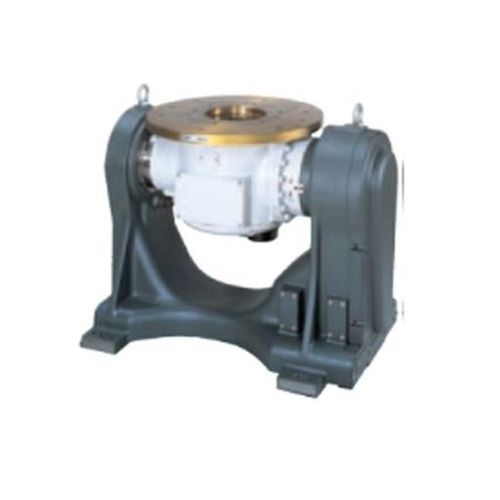

手动定位器 RJC Series旋转单轴定制
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 手动
- 方向定位
- 旋转
- 轴数量
- 单轴
- 其他特性
- 定制
- 最大载荷
300 kg, 500 kg
(661.387 lb, 1,102.311 lb)- 重量
285 kg
(628.32 lb)
产品介绍
松下的系列倾斜旋转定位器能够处理高达500公斤的有效载荷。
最大旋转速度 - 190°/s (31 r/min)
最大倾斜速度 - 125.5°/s (20 r/min)
旋转范围 - 3600°+3600°（具有多旋转功能）。
倾斜操作范围 - 135°至+135°。
允许的旋转力矩 - 323N - m
允许的倾斜力矩 - 882N - m
位置重复性 - +/-0.05mm(R=250mm)
空心轴直径 - 55毫米
允许的焊接电流 - 500 A 60%占空比
最大旋转速度 - 165°/s (27 r/min)
最大倾斜速度 - 90°/s (15 r/min)
操作范围旋转 - 3600°+3600°（具有多旋转DAT复位功能）
倾斜操作范围 - 135°至+135°。
允许的旋转力矩 - 392N - m
允许的倾斜力矩 - 1274N - m
位置重复性 - +/-0.05mm(R=250mm)
空心轴直径 - 55毫米
允许的焊接电流 - 500 A 60%的工作周期
---
