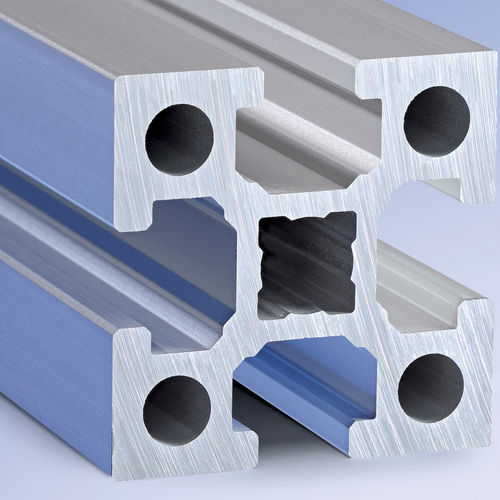

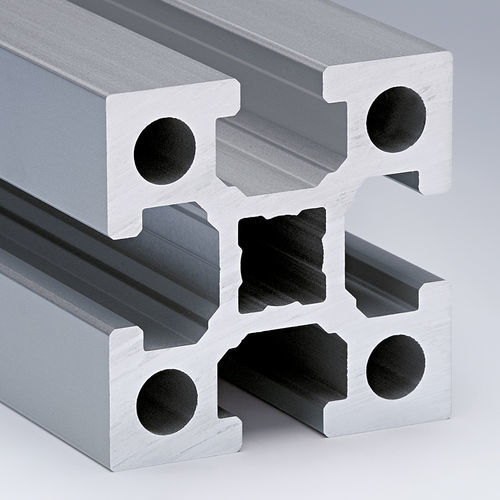

铝制型材 60 series

阳极氧化铝凹凸方形截面

60 系列结构型材基于 60 x 60 毫米的网格尺寸和此值的倍数。 它们通常用于承受最重载荷的大型龙门和机器框架，这些应用通常只用于钢结构。 它们主要由高品质铝合金 AlMgSi 0.7 F27 组成，这使得型材具有出色的稳定性和刚性。 这些结构加上创新的几何形状，使得它们甚至适用于负载最重的应用，这些应用通常采用钢结构。 选择正确的轮廓取决于其预期用途以及必要的负载能力和设计要求。 14 mm 的槽宽和 19 mm 的槽深设计用于与 DIN M12 螺钉一起使用。 但是，也可以使用 M6、M8 和 M10 螺丝。 直径 = 14.5 mm 的前中心钻孔通道设计用于直接攻入 M16 螺纹以及自攻 M12 螺纹刀片。 直径 = 10.5 mm 的外钻孔设计用于直接攻丝 M12 螺纹以及自攻 M8 螺纹刀片或 M10 螺纹螺纹插件。
