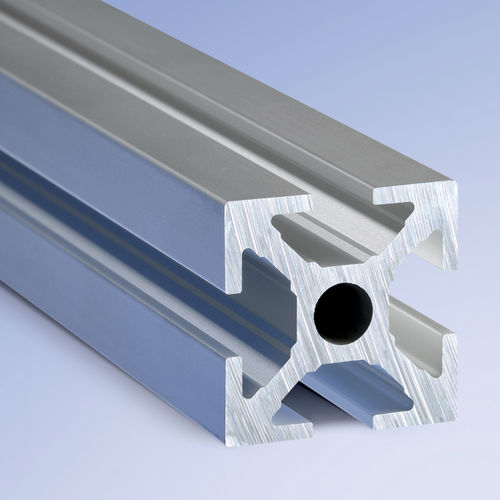

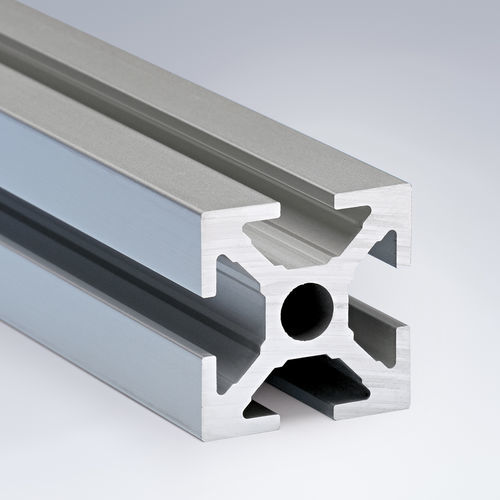

40 系列结构型材基于 40 x 40 毫米的网格尺寸和此值的倍数。 它们通常用于较轻的机器框架、防护、装配工作站、展览施工和工作平台。
选择正确的轮廓取决于其预期用途以及必要的负载能力和设计要求。
10 mm 的槽宽和 12 mm 的槽深设计用于与 DIN M8 螺钉一起使用。 但是,也可以使用 M4、M5 和 M6 螺丝。 型材的钻孔通道设计用于攻丝螺纹和插入螺纹插入或 HicOIL。
该系列还包括洁净室型材,非常适合对清洁度和设计要求严格的区域。 它们具有完全平坦的封闭表面。 伸缩型材、盖板型材和型材带有额外插槽,用于安装镶板,从多功能系列 40 产品。 某些剖面截面也可作为曲面剖面提供。
---
